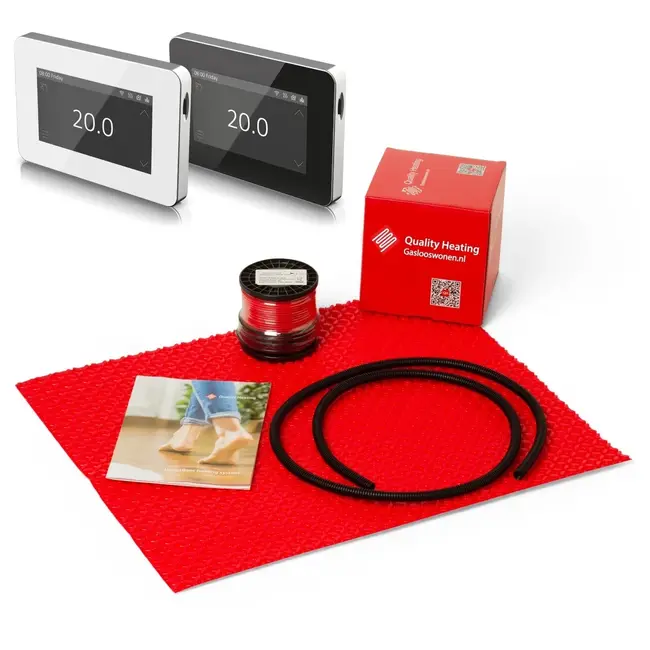

Le système de chauffage par le sol QH Grid de Quality Heating a été développé pour un chauffage rapide et économe en énergie. QH Grid permet également de lutter contre les fissures dans les sols carrelés, rendant ainsi inutile le nivellement du sol. Bien entendu, ce système garantit également une installation facile.
Ce nouveau système de chauffage par le sol de Quality Heating n'a qu'une épaisseur de 5 mm (y compris le système de câbles de chauffage par le sol). Le Quality Heating QH Grid peut être collé directement sur un ancien sol carrelé, en béton, en ciment ou en bois, ou être posé sur des panneaux isolants ISO-64. Les carreaux peuvent être posés directement sur le système QH Grid à l'aide de colle à carrelage. Bien entendu, ils peuvent également être nivelés.
Si vous respectez la structure du système ci-dessous, vous n'aurez qu'une perte de chaleur maximale de 4 % !
Calculer la surface totale
Sélectionnez la puissance/surface souhaitée et le type de thermostat dans le tableau ci-dessus, à côté de la photo. Le prix sera automatiquement ajusté et affiché. Exemple : vous avez une salle de bains de 3,8 m². Au total, vous avez besoin de 3,5 m² de système QH Grid. Il vous manque donc 0,3 m². Vous pouvez le commander séparément ici.
Nos systèmes de câbles sont composés de téflon et ont une puissance de 18 W/mètre.
Le système QH Grid est très pratique à utiliser dans les angles difficiles. Vous pouvez en effet clipser vous-même le câble dans le système, ce qui rend tous les angles faciles à traiter. Veillez toutefois à ce que la distance entre les câbles soit d'au moins 6 mm.
Vous vous demandez maintenant quelle distance vous devez respecter pour utiliser le câble de manière optimale. Cela dépend de la puissance. Plus la puissance est élevée, plus le câble doit être proche.
Vous trouverez ci-dessous un calcul qui vous permettra de déterminer facilement la distance.
Vous souhaitez chauffer votre salle de bains de 3 m² avec une puissance de 160 watts par m². Cela signifie une puissance totale de 480 watts. Vous devez diviser la surface chauffée par la puissance totale et multiplier le résultat par 18 watts par mètre.
(3 m² : 480 watts) x 18 watts par mètre = 0,113
Dans ce cas, la distance entre les câbles sera de 11 cm. La distance entre les câbles détermine donc la puissance par m².
80 watts/m² : chauffage d'appoint dans une grande pièce
120 watts/m² : chauffage principal d'une grande pièce
160 watts/m² : pièce mal isolée ou petite pièce
Allez-vous égaliser le système ? N'oubliez pas que 5 mm d'égaliseur sont supprimés dans le système QH Grid pour remplir les rainures. Cela signifie que pour atteindre la hauteur minimale, vous devez commander 10 mm d'égaliseur. N'oubliez pas que la sous-couche doit être appliquée sur votre sous-plancher afin d'assurer une bonne adhérence.

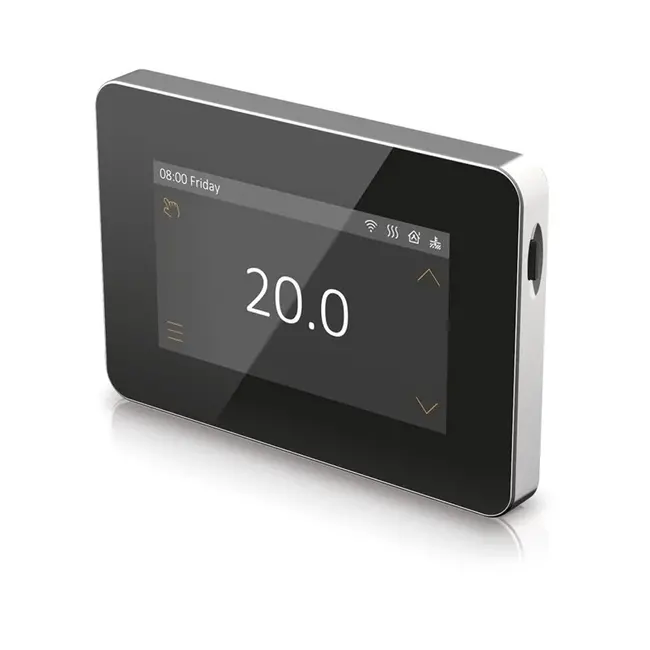

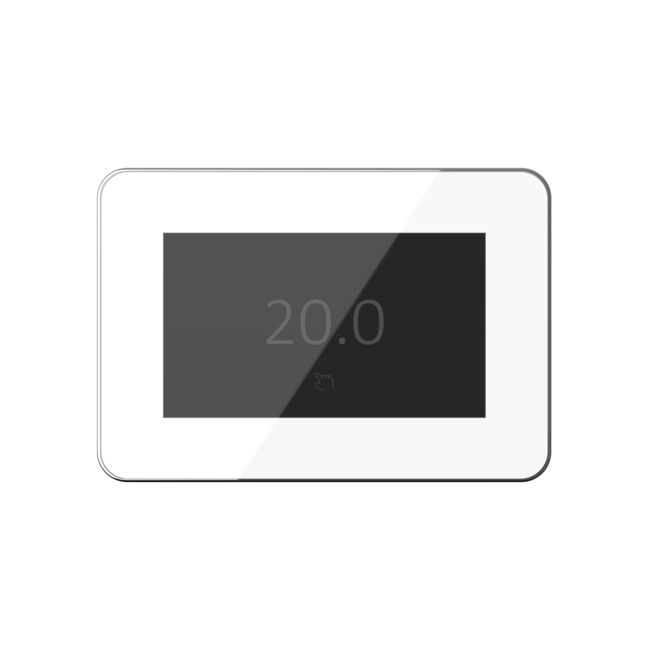

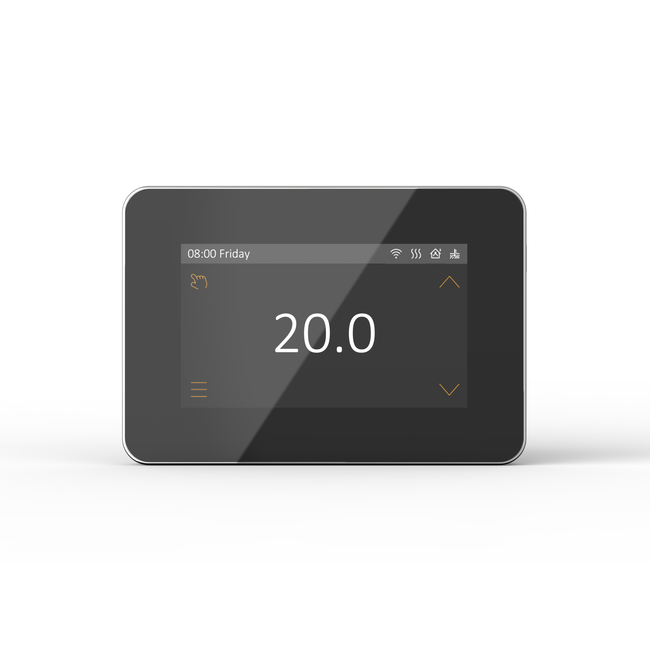

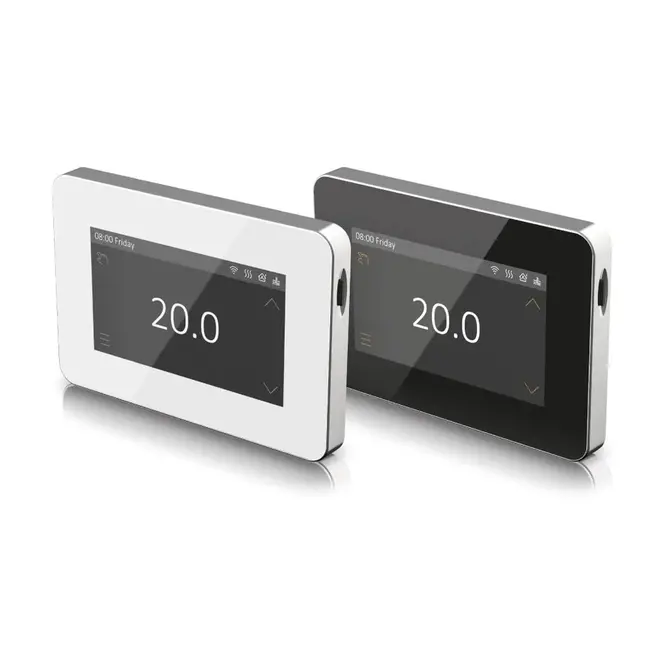

Le thermostat V1 Touch Wifi au design élégant, contrôlable depuis un smartphone, une tablette ou un ordinateur. Il apprend comment le système de chauffage est utilisé et la manière unique dont une maison fonctionne. Il suggère automatiquement des moyens d'économiser de l'énergie, par exemple en indiquant la température à régler lorsque vous n'êtes pas chez vous.
Pour plus d'informations sur le thermostat manuel, cliquez ici
Le thermostat V1 Touch Wifi au design élégant, contrôlable depuis un smartphone, une tablette ou un ordinateur. Il apprend comment le système de chauffage est utilisé et la manière unique dont une maison fonctionne. Il suggère automatiquement des moyens d'économiser de l'énergie, par exemple en indiquant la température à régler lorsque vous n'êtes pas chez vous.
Pour plus d'informations sur le thermostat Manual, cliquez ici
Un thermostat simple mais extrêmement précis qui tient compte de l'inertie du système. Il active ou désactive le système en fonction de la température réglée. Ainsi, la chaleur qui circule encore dans le système profite pleinement à la pièce à chauffer, sans dépasser la température souhaitée.
Pour plus d'informations sur le thermostat manuel, cliquez ici
Le PRF-78 présente un superbe design avec des touches tactiles. Le thermostat à écran tactile est un thermostat d'ambiance programmable qui peut être connecté à votre chauffage électrique au sol. Ce thermostat a un design remarquablement élégant et est l'un des plus avancés de sa catégorie. Le thermostat programmable 7 jours Soft Touch est livré avec une garantie constructeur de 2 ans.
Pour plus d'informations sur le PRF-78, cliquez ici. Vous préférez recevoir un autre type de thermostat? Sous « Faites votre choix », vous pouvez ajouter le thermostat qui vous convient.
Le thermostat électrique pour chauffage au sol PRF-79 Wifi est facile à utiliser et peut être commandé via l'application. Ce thermostat est équipé d'un système de régulation par zone, d'une fonction de compte à rebours, est programmable et entièrement commandable via l'application. Application disponible pour IOS/Android : Quality Heating.
Pour plus d'informations sur le thermostat PRF-79 Wifi, cliquez ici
Thermostat Wifi au design élégant. Le thermostat électrique pour chauffage au sol PRF-80 Wifi est commandable via l'application. Ce thermostat est équipé d'un système de régulation par zone, d'une fonction de minuterie, est programmable et entièrement commandable via l'application. Application disponible pour IOS/Android : Quality Heating.
Pour plus d'informations sur le thermostat PRF-80 Wifi, cliquez ici
OCD5 busch jaeger et jung Thermostat encastrable unique, programmable sur 7 jours, avec un système de régulation adaptatif à auto-apprentissage (optimiseur) et un écran tactile couleur « Touch Screen ». Peut être réglé en plusieurs langues (NL, FR, DE et anglais) et s'intègre parfaitement dans les interrupteurs Busch Jaeger (ainsi que dans d'autres interrupteurs, GIRA et ELKO). Régulation adaptative et programme de chauffage économe en énergie. Pour la température du sol et/ou de la pièce.
Pour plus d'informations sur le thermostat OCD5, cliquez ici
Thermostat domotique Magnum Z-wave de heatit équipé des dernières innovations. Ce thermostat peut être commandé à partir de votre smartphone ou tablette. Entièrement programmable sur 7 jours et disponible en blanc ou noir. Livré avec un capteur de sol et un manuel en néerlandais. Le thermostat fonctionne avec les systèmes domotiques Sensio, Fibaro et Zipato. Ce thermostat est livré en standard avec un capteur de sol.
Pour plus d'informations sur le thermostat Z-wave, cliquez ici
Avec le thermostat Wifi V3 avec récepteur, les systèmes à relais appartiennent au passé ! Alimenté par 2 piles AA, le thermostat peut être placé n'importe où dans la maison et se connecte sans fil au récepteur. Le récepteur permet de connecter un chauffage au sol d'une puissance maximale de 3000 watts. Si vous utilisez une puissance supérieure à 3000 watts, vous pouvez facilement étendre le kit avec un récepteur supplémentaire.
Pour plus d'informations sur le thermostat Wifi V3 avec récepteur, cliquez ici
Le thermostat 6iE Smart Wi-Fi, qui peut être commandé à partir d'un smartphone, d'une tablette ou d'un ordinateur, apprend comment le système de chauffage est utilisé et la manière unique dont une maison fonctionne. Il suggère automatiquement des moyens d'économiser de l'énergie, par exemple en indiquant la température à régler lorsque vous n'êtes pas chez vous.
Pour plus d'informations sur le thermostat Warmup 6IE, cliquez ici
Thermostat OJ microline WC5 Wifi contrôlable depuis votre smartphone. Thermostat Wifi très avancé avec des possibilités de programmation entièrement réglables depuis votre téléphone. Le thermostat WCD-5 permet également de visualiser la puissance absorbée par votre chauffage au sol. Le thermostat de chauffage au sol est équipé d'un cadre qui s'adapte au matériel de commutation standard Busch Jaeger. Le thermostat WCD-5 vous permet d'activer votre installation de chauffage à des heures prédéfinies chaque jour de la semaine.
Pour plus d'informations sur le thermostat OCD5 Wifi, cliquez ici
